Kogellager

Hoekcontactkogellagers
Dit soort lagers heeft loopbanen van zowel binnen- als buitenringen die ten opzichte van elkaar zijn verplaatst in de richting van de lageras. Dit betekent dat dit soort lagers zo zijn ontworpen dat ze gecombineerde belastingen (gelijktijdig werkende axiale en radiale belastingen) kunnen opnemen. Dit soort lagers zijn verkrijgbaar in verschillende ontwerpstijlen, met afscherming of afdichtingen.
Hoekcontactlager met enkele rij
Dit soort lagers bevat een groot aantal kogels om een ​​relatief hoog draagvermogen te bieden, en ze kunnen slechts in één richting axiale belastingen opnemen. Ze worden doorgaans afgesteld tegen een tweede lager en bestaan ​​uit niet-scheidbare ringen.
Hoekcontactkogellager met dubbele rij
Deze lagers hebben een ontwerp dat overeenkomt met twee achter elkaar geplaatste lagers met een enkele rij, maar waarbij twee enkele lagers te veel axiale ruimte in beslag nemen. Ze zijn geschikt voor axiale en radiale belastingen in beide richtingen en kantelmomenten.
Vierpunts hoekcontactlager
Dit soort lagers heeft een ontwerp waardoor ze axiale belastingen in alle richtingen kunnen dragen en hun draagvermogen is hoog. Ze kunnen een radiale belasting dragen die beperkt is voor een bepaalde axiale belasting, ze zijn scheidbaar en gebruiken een beperkte axiale ruimte dan lagers met dubbele rij.

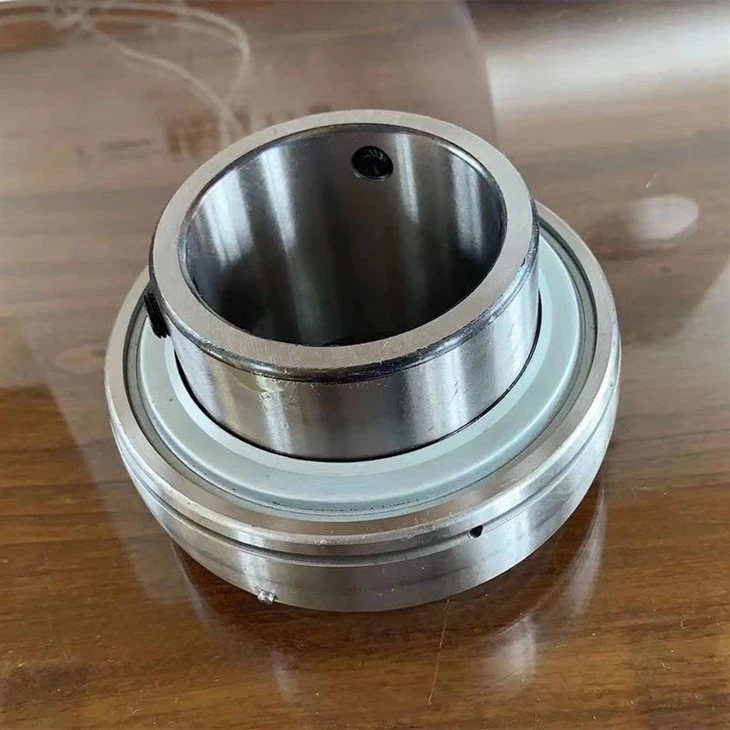

Diepgroefkogellager
Dit soort lagers zijn de meest gebruikte kogellagers. Ze zijn verkrijgbaar in de uitvoeringen schild, afdichting en borgring. De afmetingen van de loopring binnen dit soort lagers komen nauw overeen met de afmetingen van de aanwezige kogel. Ze hebben ook het vermogen om zware lasten te dragen. Diepgroeflagers bieden zowel axiale als radiale ondersteuning.
Eén rij diepgroefkogellager
Dit zijn de meest voorkomende typen van alle lagers. Ze worden veel gebruikt. Er zijn cirkelbogen met een straal die iets groter is dan die van de kogels op de loopbaangroeven van de binnen- en buitenringen. Als aanvulling op de radiale belastingen kan het opleggen van axiale belastingen in beide richtingen worden uitgevoerd. Dit soort kogellagers hebben een laag koppel en zijn zeer geschikt voor toepassingen waarbij hoge snelheden en een laag vermogensverlies vereist zijn. Als aanvulling op de open lagers hebben deze lagers vaak schilden van staal of rubberen afdichtingen aan één of beide zijden en zijn ze vooraf gesmeerd met vet.
Dubbel rij diepgroefkogellager
Dit soort kogellagers hebben een ontwerp dat overeenkomt met eenrijige groefkogellagers. Ze hebben loopbaangroeven die diep en ononderbroken zijn en een nauwe verbinding met de ballen hebben. Hierdoor kunnen de lagers axiale en radiale belastingen in beide richtingen opnemen.
Dubbelrijige diepgroefkogellagers passen perfect in lagerconstructies waarbij het draagvermogen van een enkele rij onvoldoende is. Dubbelrijige diepgroeflagers zijn iets breder vergeleken met enkelrijige lagers in de 63- en 62-serie, voor dezelfde boring en buitendiameter. Maar ze hebben een aanzienlijk hoog draagvermogen. Dit soort kogellagers vind je alleen als open lagers (zonder afdichtingen of schilden).
Duplex kogellager
Dit soort kogellagers worden gevormd door een combinatie van twee hoekcontactlagers. Mogelijke combinaties zijn rug-aan-rug (type DB), face-to-face (type DF) met de vlakken van de buitenring tegen elkaar, of beide voorkanten in dezelfde richting (type DT).
DB- en DF-duplexlagers kunnen axiale en radiale belastingen in beide richtingen opnemen. Wanneer een axiale belasting sterk is, en in één richting, en het opleggen van de belasting gelijkmatig op elk lager noodzakelijk is, wordt type DT gebruikt.
Hybride kogellagers met keramische kogels
Keramische lagerkogels kunnen een gewicht hebben dat tot 40% lager is dan stalen kogels, afhankelijk van het materiaal en de maat. Dit resulteert in een vermindering van de centrifugale belasting en slippen, waardoor hybride keramische kogellagers 20% tot 40% sneller kunnen werken dan conventionele lagers. De betekenis hiervan is dat de kracht die tijdens het draaien van het lager door de buitenste loopringgroef naar binnen wordt uitgeoefend op de kogel, kleiner is.
Deze krachtvermindering zal zowel de wrijving als de rolweerstand verminderen. Door de lichtere kogels kan het lager sneller draaien en gebruikt het lager minder kracht om zijn snelheid te behouden. De keramische ballen zijn harder in vergelijking met de race. Keramische hybride kogellagers zijn geconstrueerd met stalen binnen- en buitenringen en keramiek is sterker dan staal. Maar het is ook stijver, wat resulteert in verhoogde spanningen op de ringen, waardoor het draagvermogen afneemt.
Miniatuur lagers
Dit zijn kleine lagers met kogels als rolelement. Miniatuurlagers worden ook wel microlagers of instrumentlagers genoemd met binnen- en buitenringen, borgringen, kogels en houders. Dit soort lagers wordt gebruikt in industriële en medische handstukken en andere precisietoepassingen. Kogellagerontwerpen omvatten hoekig, radiaal, stuwkracht en draaipunt.
Miniatuurlagers worden vervaardigd onder de standaard Europese metrische maten onder 20 millimeter. Ze variëren van een achtste inch in hun totale diameter tot 20 millimeter in hun totale grootte. Een van de kleinste maten is een boring van 0,04 en een totale maat van een achtste inch. Vanwege zijn unieke formaat is dit type lager nuttig in een breed scala aan toepassingen.
Miniatuurlagers zijn ontworpen om hoge prestaties te leveren die betrouwbaar zijn bij matige stuwkracht en radiale belastingen bij een laag bedrijfskoppel. Daarom zijn de kenmerken die het belangrijkst zijn bij miniatuurlagers nauwkeurigheid, snelheid en een lange levensduur. Bovendien kan de stilte van een lager dat op hoge snelheid draait ook van cruciaal belang zijn. Miniatuurlagers worden niet gebruikt in toepassingen met hoge belastingen, en vanwege de kleine hoeveelheid gebruikte materiaal wordt voor de productie van veel lagers roestvrij staal gebruikt.
Precisie kogellagers
Dit soort lagers zorgt voor extra fijne precisie en tolerantie. Precisiekogellagers zijn ideaal voor toepassingen waarbij strenge eisen worden gesteld aan snelheid en geleidingsnauwkeurigheid. Precisiekogellagers zijn verkrijgbaar in twee hoofdtypen: hoekcontactlagers en diepgroeflagers. Groefkogellagers hebben volledige schouders aan weerszijden van de loopvlakken van de binnen- en buitenring, waardoor gemakkelijk afdichtingen of schilden kunnen worden toegevoegd.

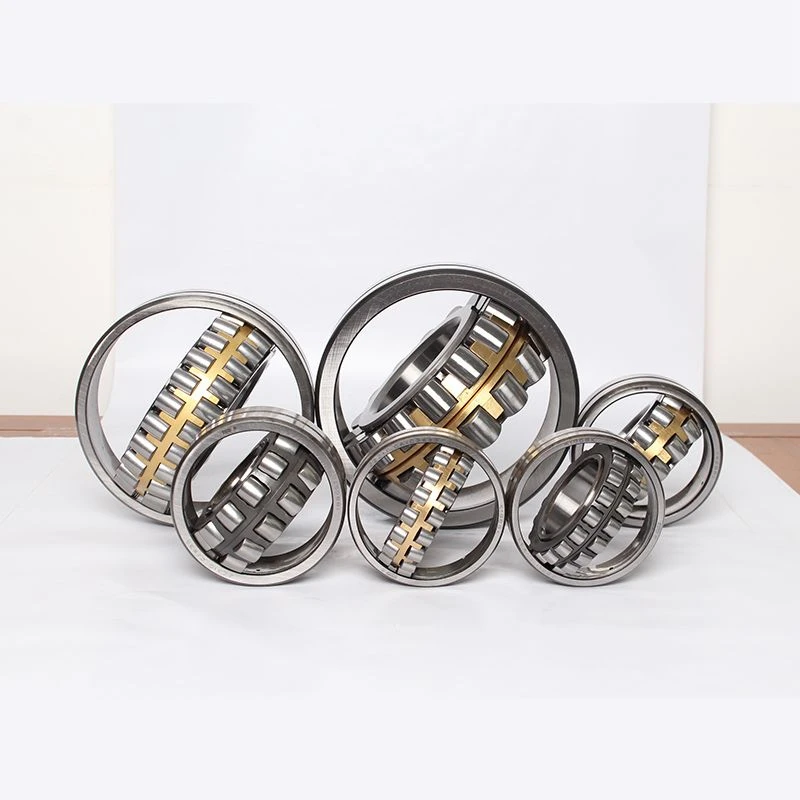

Rollagers
Wentellagers geleiden en ondersteunen roterende machine-elementen, waaronder assen of wielen, en brengen belastingen over tussen de componenten van de machine.
Zelfinstellende kogellagers
Dit soort kogellagers bestaat uit twee rijen kogels, een loopbaan die gewoonlijk bolvormig is in de buitenring en twee loopbaangroeven die diep en ononderbroken zijn in de binnenring.
Stalen kogellagers
Dit soort kogellagers zijn verbazingwekkend veelzijdig. Ze kunnen worden gebruikt in een breed scala aan toepassingen, waaronder kunst en handwerk voor fietsen, precisie-instrumenten, modelbouw en vele experimenten en projecten.
Stuwkrachtkogellager in één richting
Dit soort kogellagers zijn samengesteld uit lagerringen die op een sluitring lijken en voorzien zijn van loopbaangroeven. De ring die aan de as is bevestigd, staat bekend als de asring of binnenring, terwijl de ring die aan de behuizing is bevestigd de behuizingsring of buitenring wordt genoemd.
Dubbel richtingskogellager
Dit soort kogellagers bestaan ​​uit drie ringen waarbij een middenring op de as is bevestigd. Er zijn drukkogellagers verkrijgbaar met een uitgelijnde zittingring onder de behuizingsring. Om montagefouten of een verkeerde uitlijning van de as te compenseren, is de zittingring onder de behuizingsring bevestigd. Bij kleinere lagers worden meestal kooien van geperst staal gebruikt, terwijl bij grotere lagers machinaal bewerkte kooien worden gebruikt.
