Interne speling of voorspanning selecteren
De speling of voorspanning in een lager beïnvloedt onder andere de wrijving, de grootte van de belastingszone en de levensduur van een lager tegen vermoeiing. Diagram 1 toont de relatie tussen deze parameters. Het diagram is gegeneraliseerd en gebaseerd op wentellagers onder radiale belasting.
Voor algemene toepassingen moet de spelingsafstand binnen de aanbevolen zone liggen, weergegeven in diagram 1.
Het selecteren van initiële interne speling en Selecteren van voorbelasting beschrijven de beïnvloedende factoren waarmee rekening moet worden gehouden en bieden de methoden waarmee u de initiële interne speling kunt berekenen die nodig is om de mate van speling/voorspanning te bereiken die vereist is voor uw toepassing.

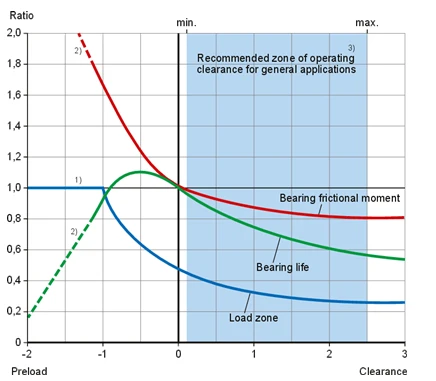

diagram 1 - Operationele speling of voorbelasting versus belangrijkste operationele criteria
De interne speling van het lager (fig. 1) wordt gedefinieerd als de totale afstand waarover de ene lagerring ten opzichte van de andere kan worden verplaatst in radiale richting (radiale interne speling) of in axiale richting (axiale interne speling).
De initiële interne speling is de interne speling in het lager vóór montage.
Gemonteerde speling is de interne speling in het lager na montage maar vóór gebruik.
De bedrijfsspeling is de interne speling in het lager wanneer dit in bedrijf is en een stabiele temperatuur heeft bereikt.
Bij de meeste toepassingen is de initiële interne speling in een lager groter dan de bedrijfsspeling. Dit komt door de effecten van:
interferentie past bij de as en/of behuizing
thermische uitzetting van de lagerringen en bijbehorende componenten
Lagers moeten de juiste speling hebben om naar tevredenheid te kunnen werken (Belang van het selecteren van de juiste speling/voorspanning).
In de meeste gevallen vereisen lagers een bepaalde mate van speling (Initiële interne speling selecteren). In sommige gevallen kan er echter voorspanning nodig zijn, dat wil zeggen een negatieve speling (voorspanning selecteren).
Als algemene regel:
Kogellagers moeten een speling hebben die vrijwel nul is.
Cilindrische, naald-, sferische en CARB-toroïdale rollagers vereisen doorgaans ten minste een kleine operationele speling.
Kegel- en hoekcontactkogellagers moeten een kleine speling hebben, behalve in toepassingen waar een hoge mate van stijfheid of positionele controle vereist is. In dat geval kunnen ze met een zekere mate van voorspanning worden gemonteerd.
